1创建新项目并绘制原理图

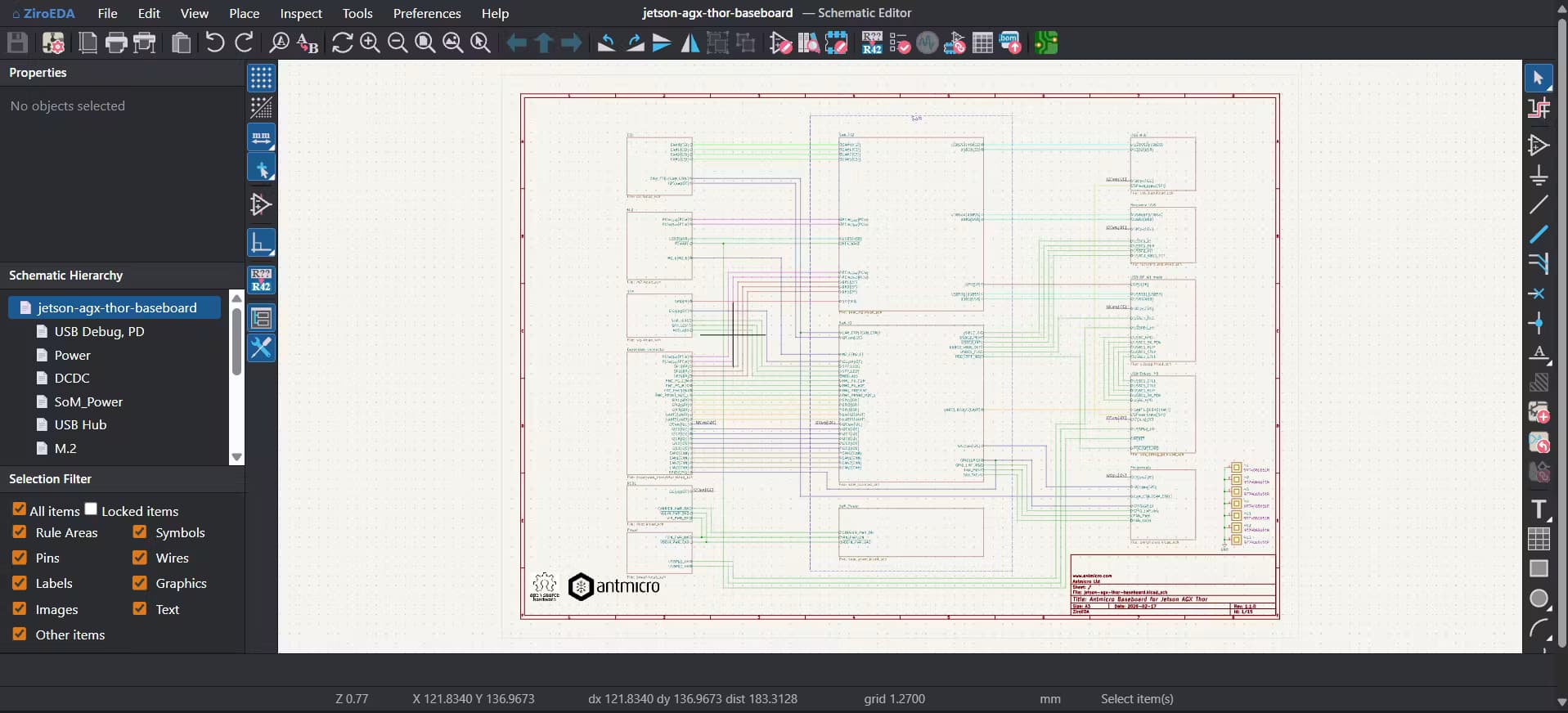

- 1打开 Ziro Designer,点击“新建项目”并命名。
- 2在原理图编辑器中添加元件库中的器件,并用导线连接。
- 3使用“电气规则检查”验证连接无误后保存。

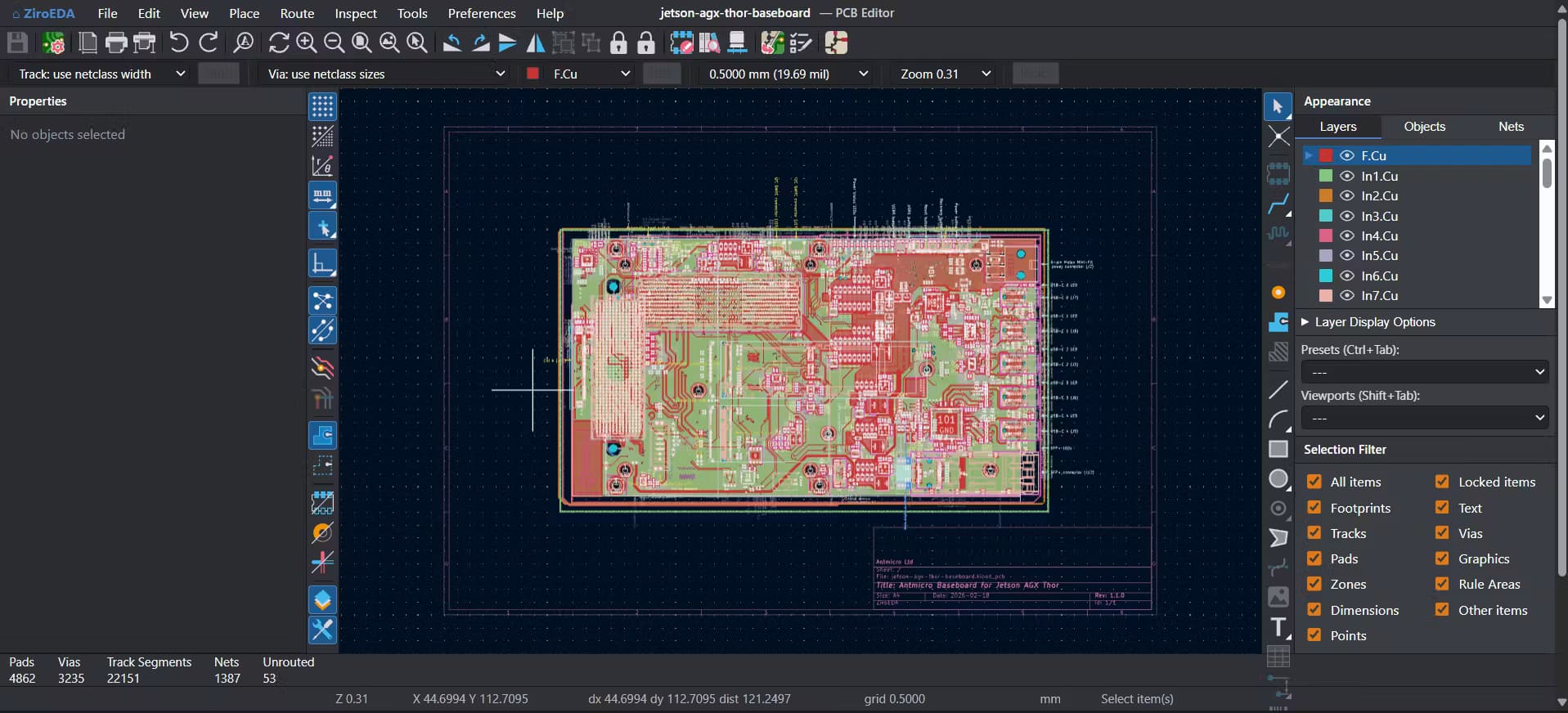

2将原理图转换为PCB布局
- 1在原理图界面点击“更新PCB”将元件导入PCB编辑器。
- 2在PCB编辑器中摆放元件位置,注意布局合理。
- 3使用自动布线或手动布线功能完成走线,并检查DRC。
3导出Gerber文件用于制造
- 1完成PCB布局后,点击“文件”菜单选择“导出”。
- 2选择“Gerber”格式,并设置输出层如顶层、底层、丝印层等。
- 3保存生成的Gerber文件压缩包,即可发送给PCB制造商。
